LOCALIZACIÓN
SÍNTOMA
CAUSA DEL DAÑO
CÓDIGO

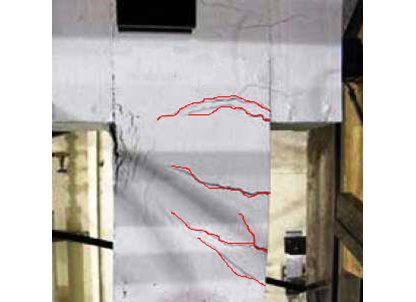

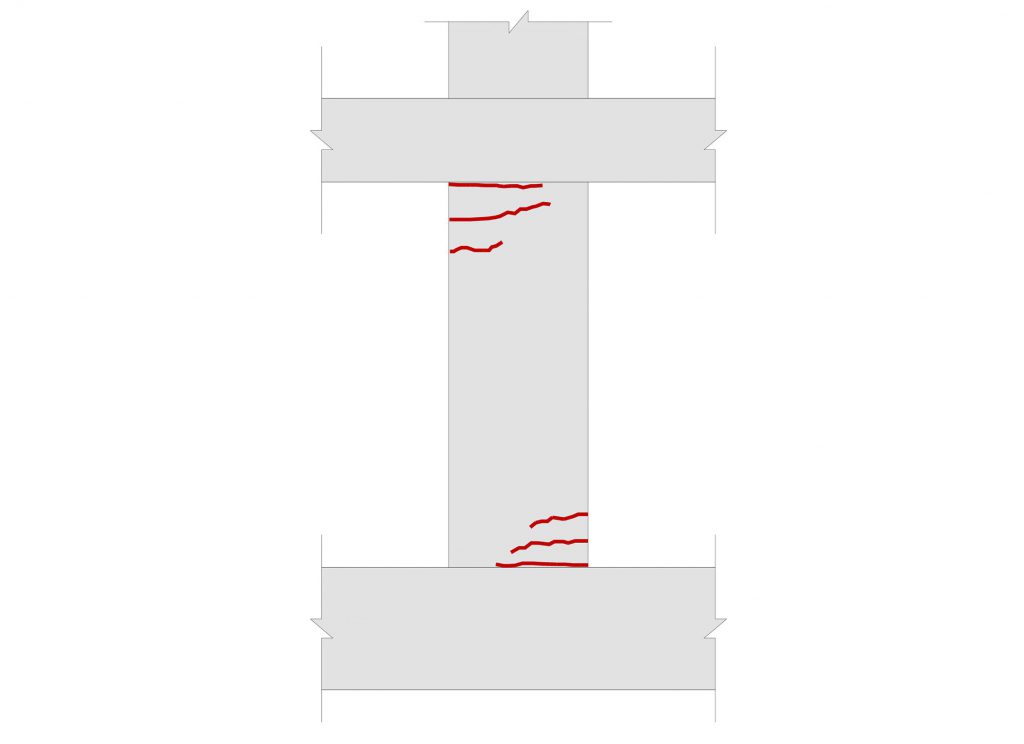

Cabeza y apoyo del pilar
Fisuras horizontales y/o rotura
Fallo por incremento de flexión en cabeza y apoyo
Base del pilar
Fisuras horizontales y/o rotura
Fallo a flexocompresión, con estribos juntos de confinamiento

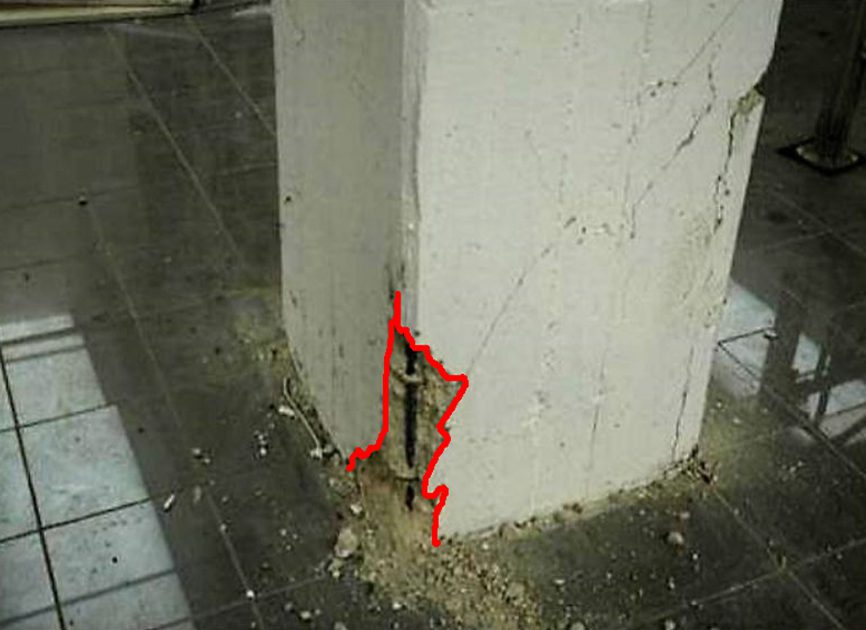

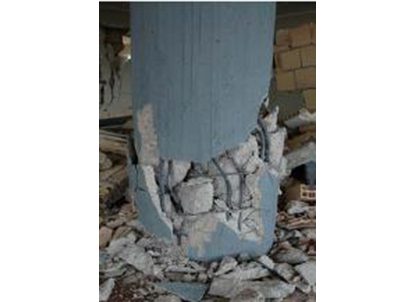

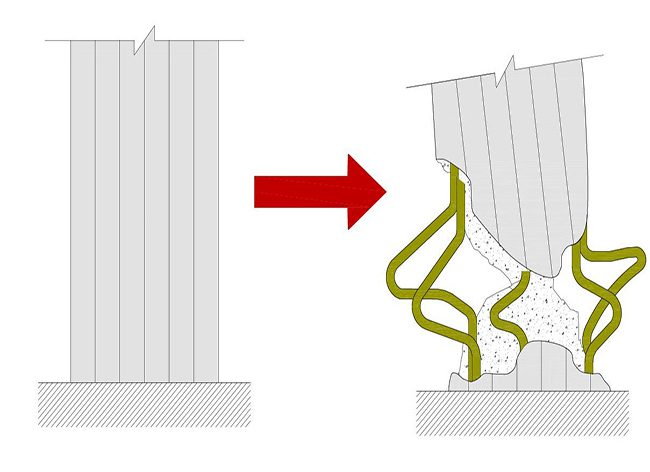

Base del pilar
Fisuras horizontales y/o rotura
Fallo a flexocompresión, ausencia o separación excesiva de estribos

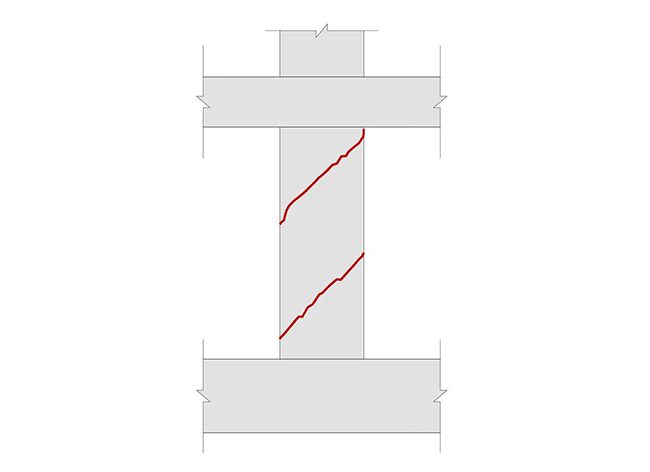

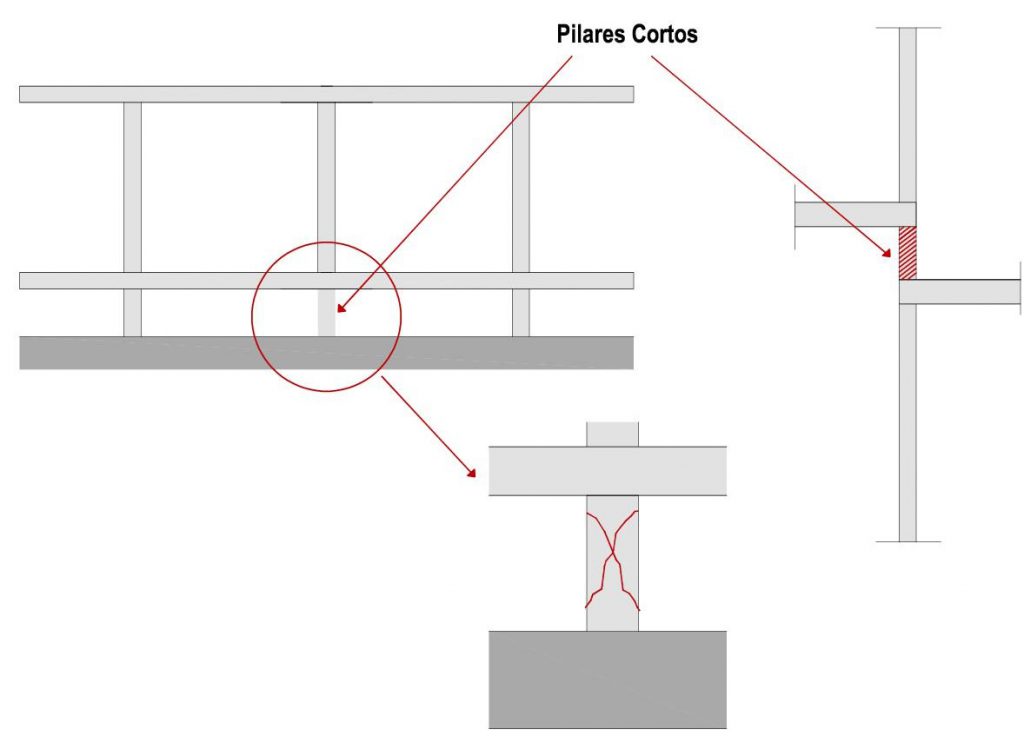

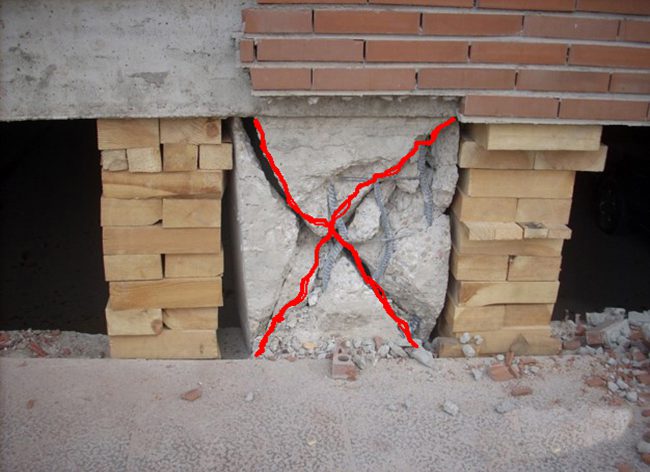

Toda la altura de pilares cortos
Doble fisuración diagonal y/o rotura
Fallo por cortante, fuerte rigidez del soporte por tener poca altura

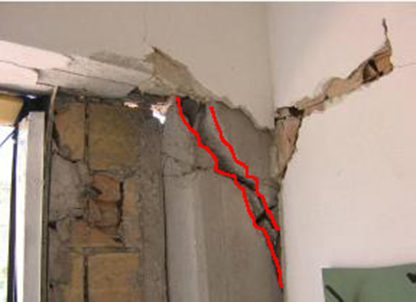

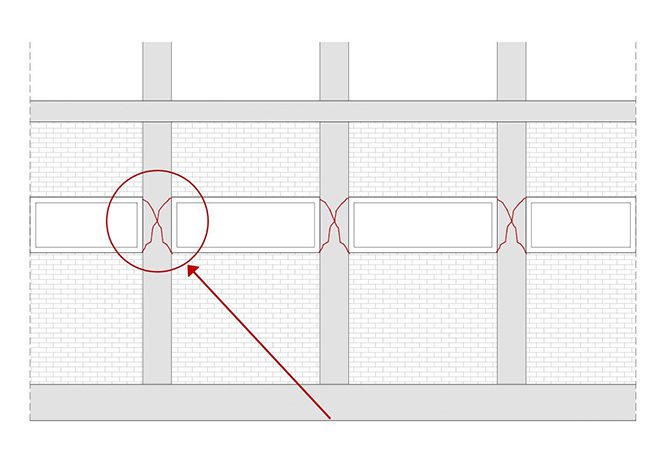

A la altura de los huecos de fachada
Doble fisuración diagonal y/o rotura
Fallo por cortante, fuerte rigidez en puntos no confinados por el muro

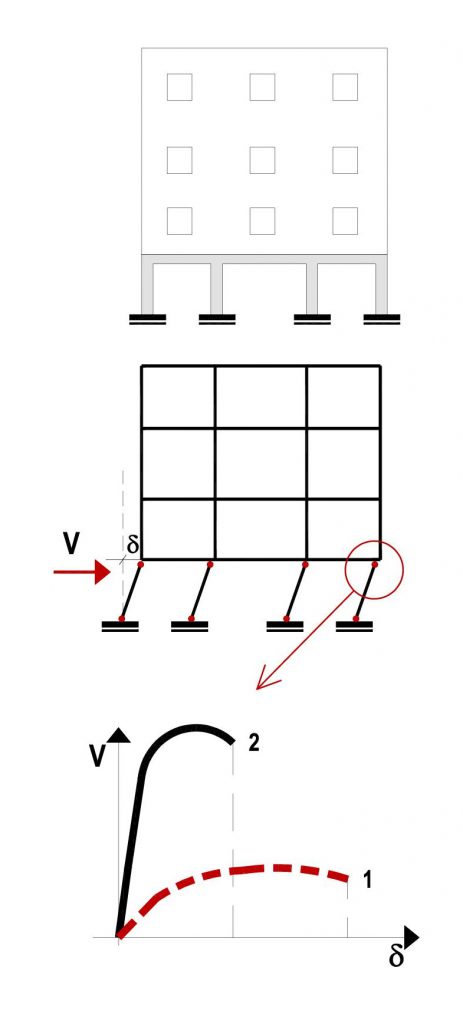

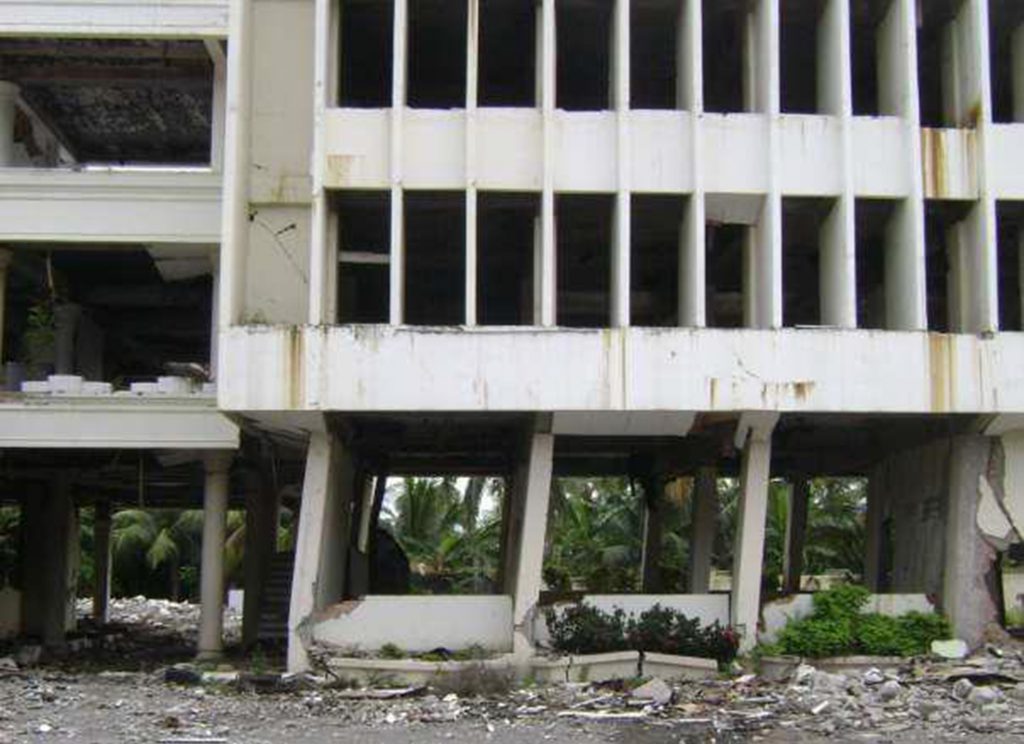

Toda la altura de pilares
Pandeo
Carga axial reduce ductilidad en pilares de plantas bajas diáfanas

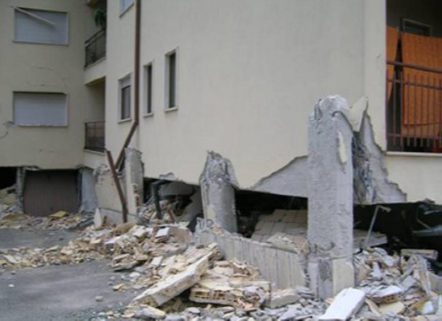

Toda la altura de pilares
Colapso
Carga axial reduce ductilidad en pilares de plantas bajas diáfanas
