PANDEO DE PLANTA DÉBIL

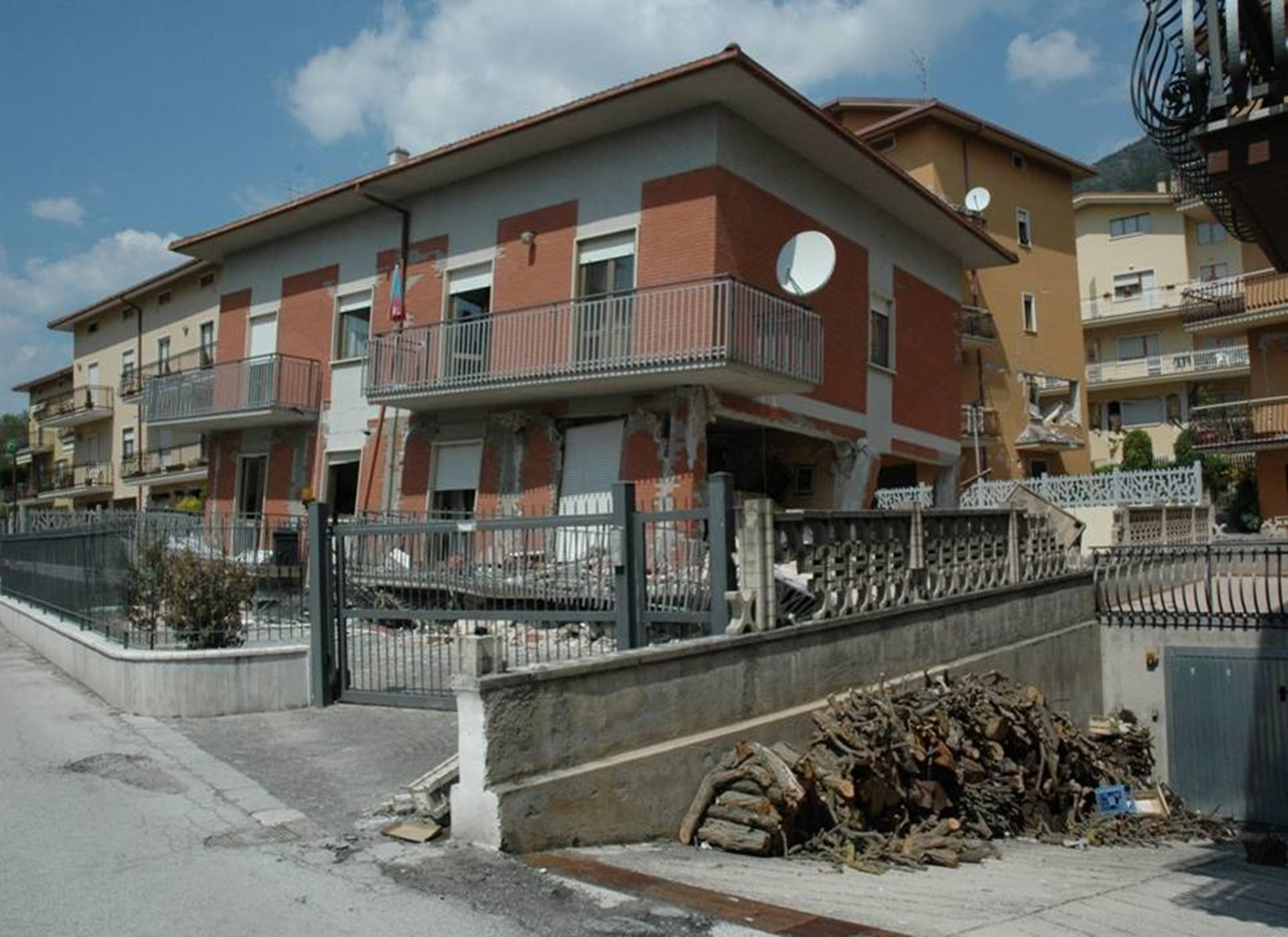

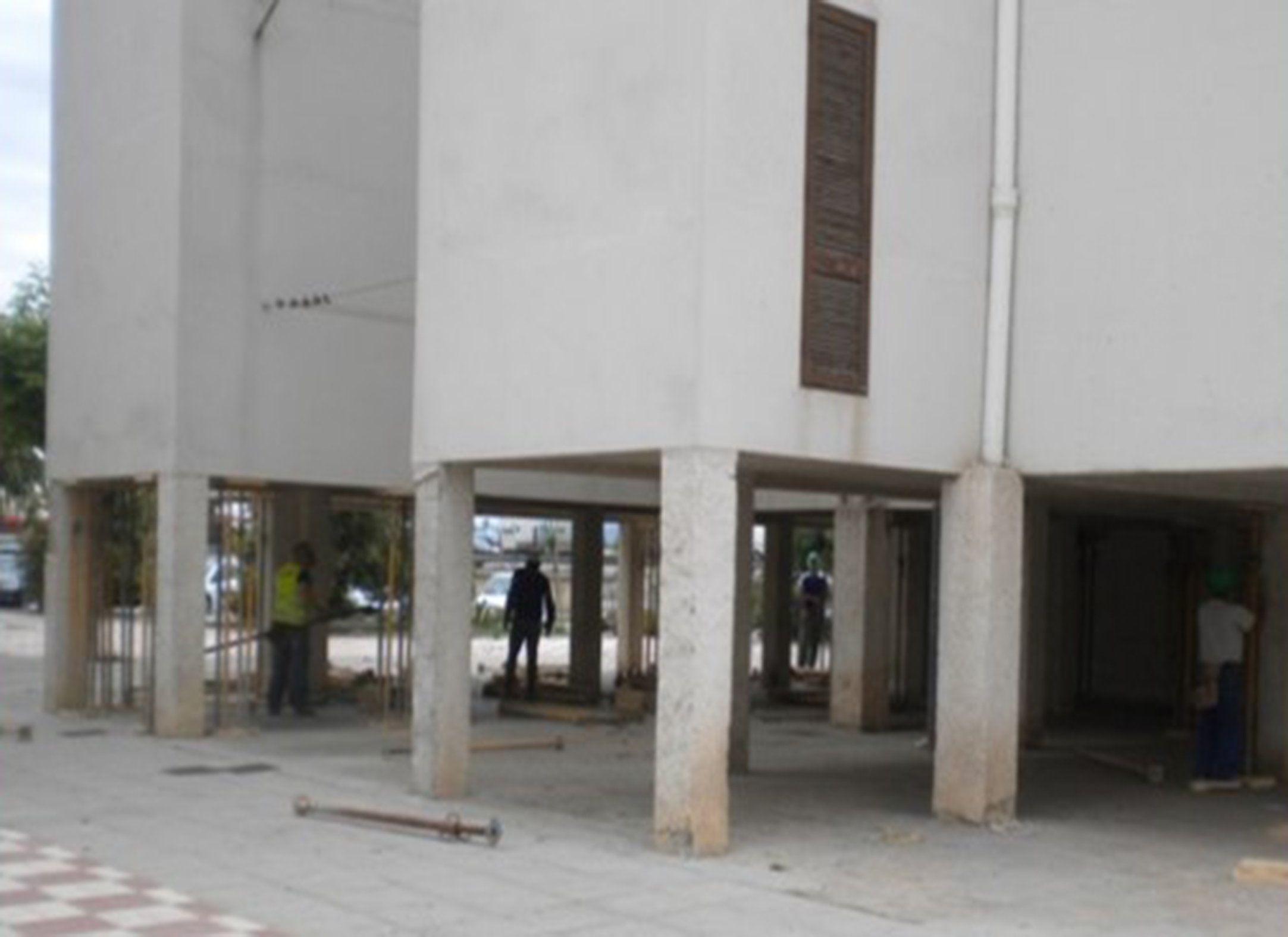

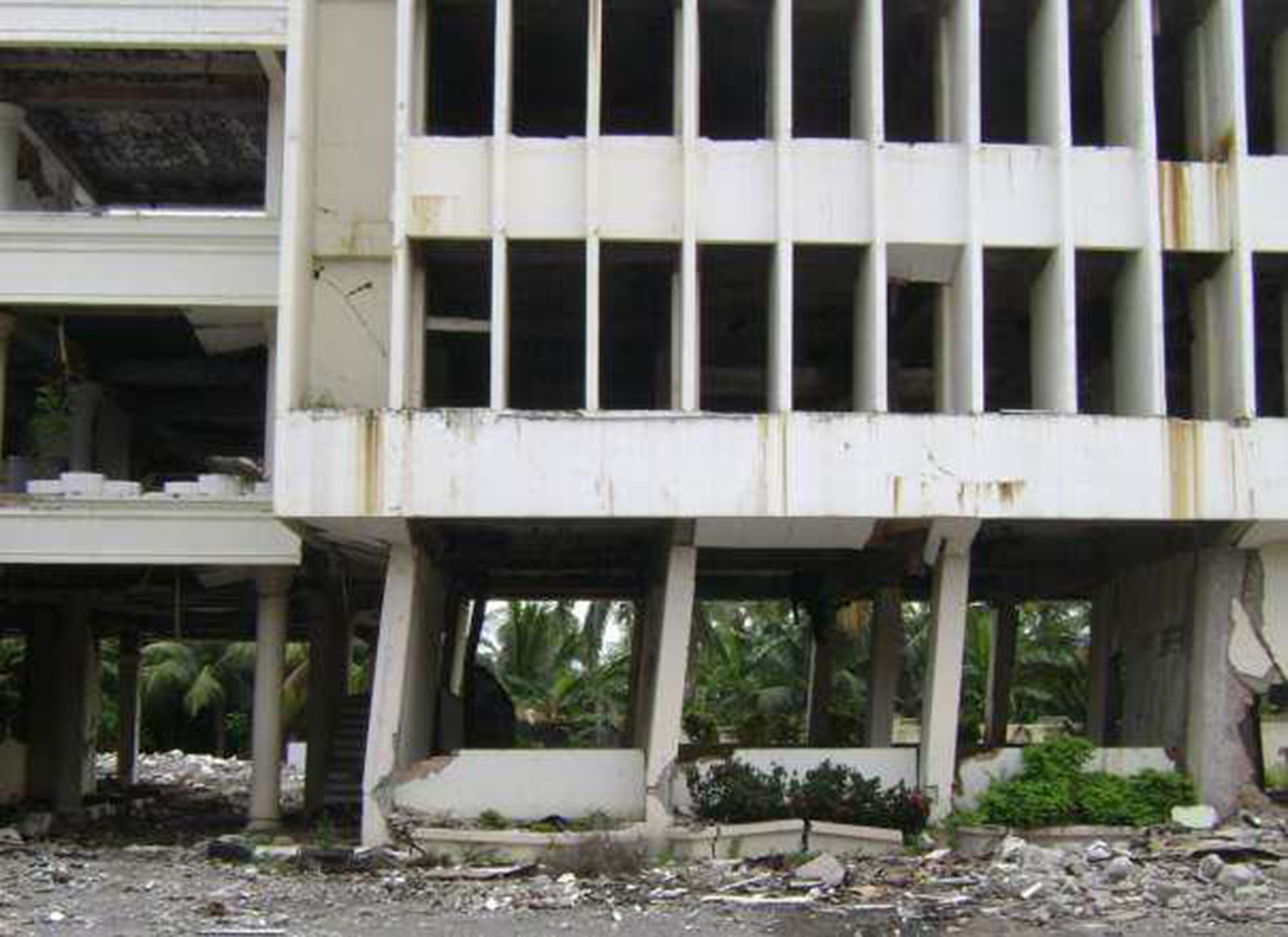

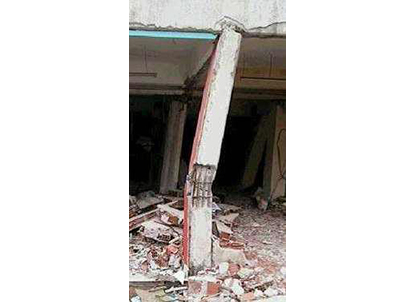

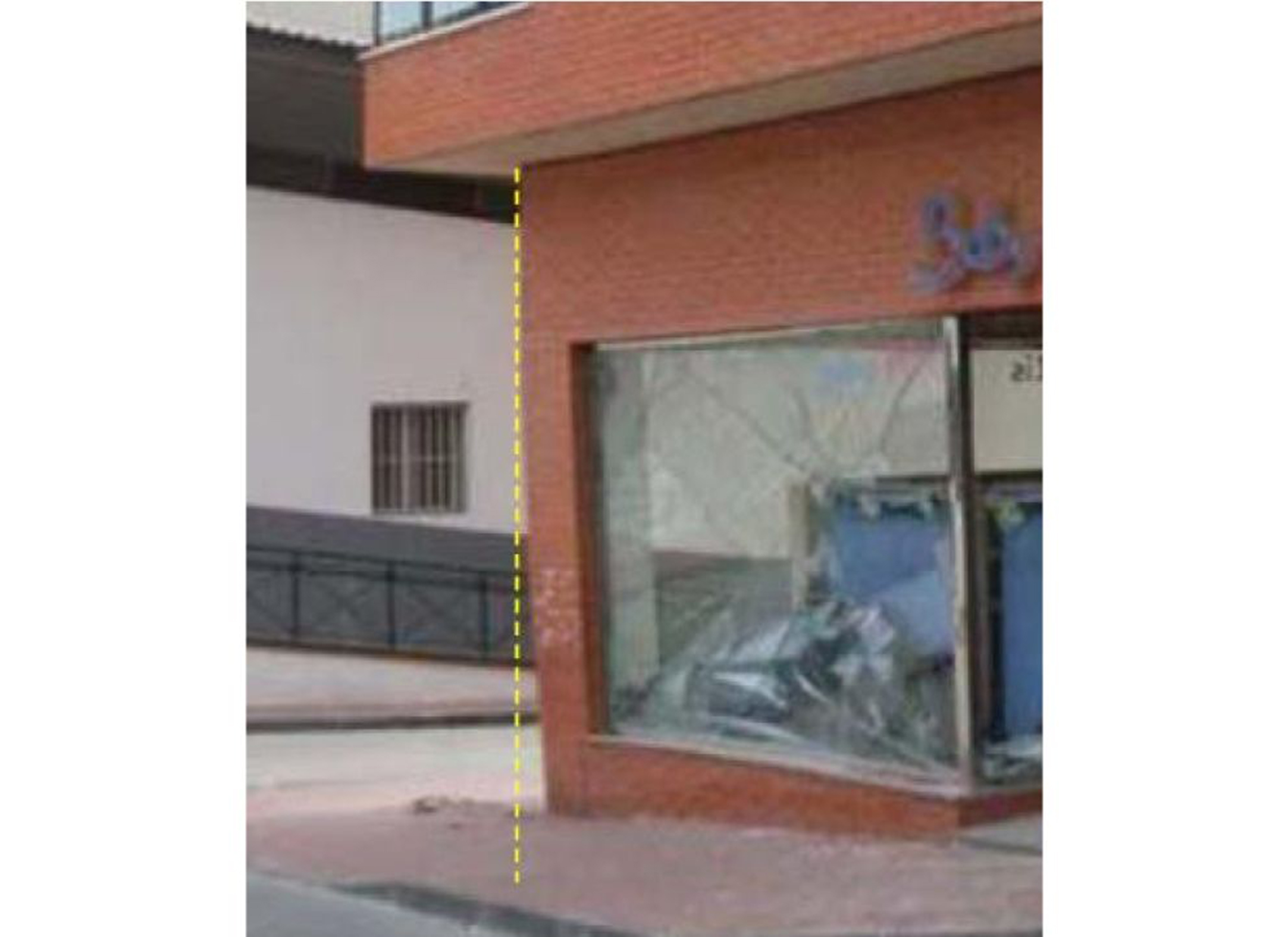

Pandeo de pilares de plantas débiles (caso de plantas bajas diáfanas, o plantas intermedias sin compartimentar) o escasamente compartimentadas frente a otras muy compartimentadas. La ductilidad de los soportes se reduce con la carga axial y en la planta baja están los más cargados y por tanto menos dúctiles (gráfica inferior derecha). Si los extremos del pilar están poco confinados (discontinuidad brusca de la rigidez entre la planta baja y la planta primera), el fallo a flexión, produce una articulación plástica, que gira por la solicitación de los momentos de flexión, por lo que se produce el pandeo de los pilares.
