FISURACIÓN DIAGONAL EN PAÑOS DE PARTICIONES VERTICALES POR CORTANTE

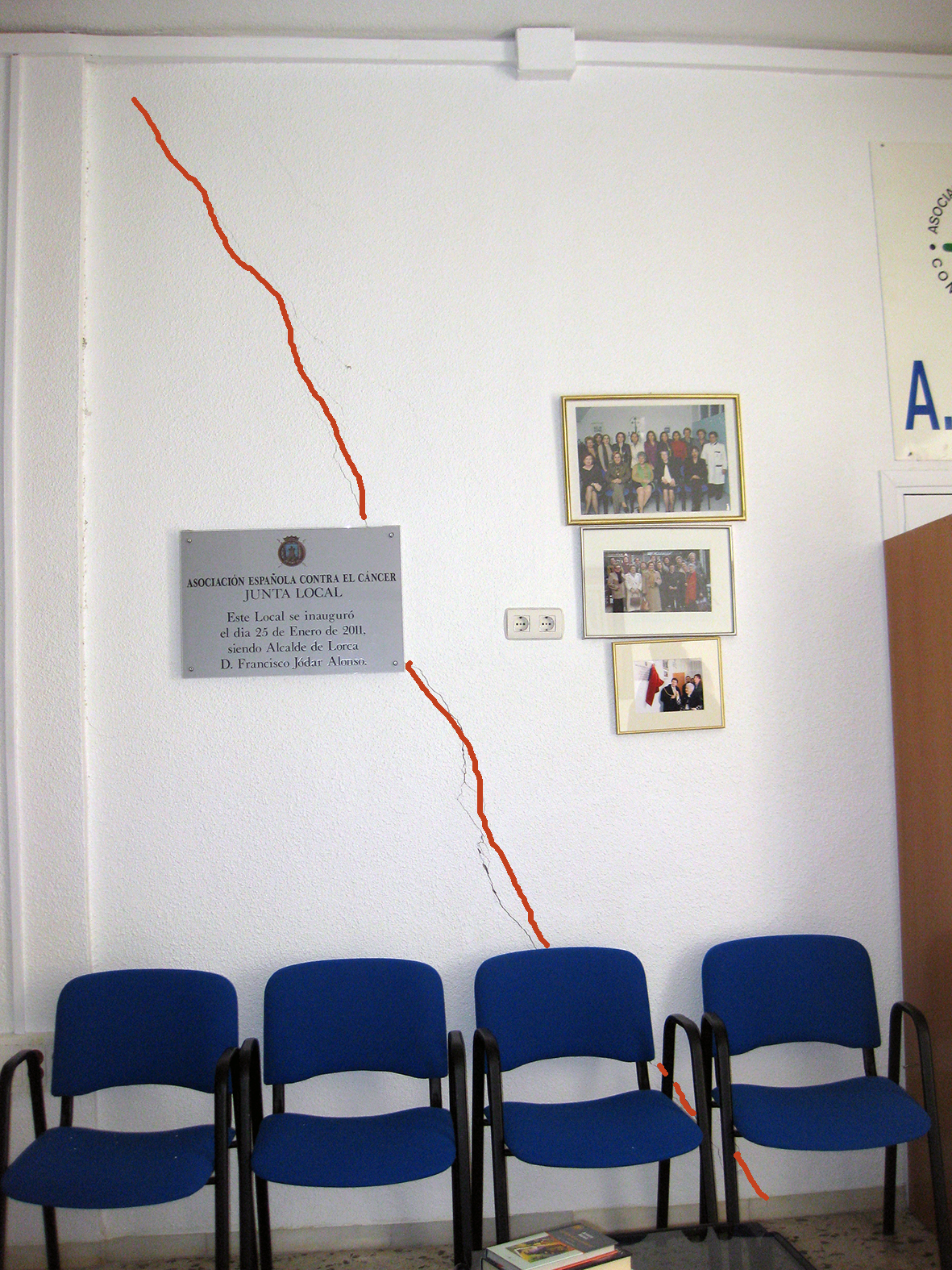

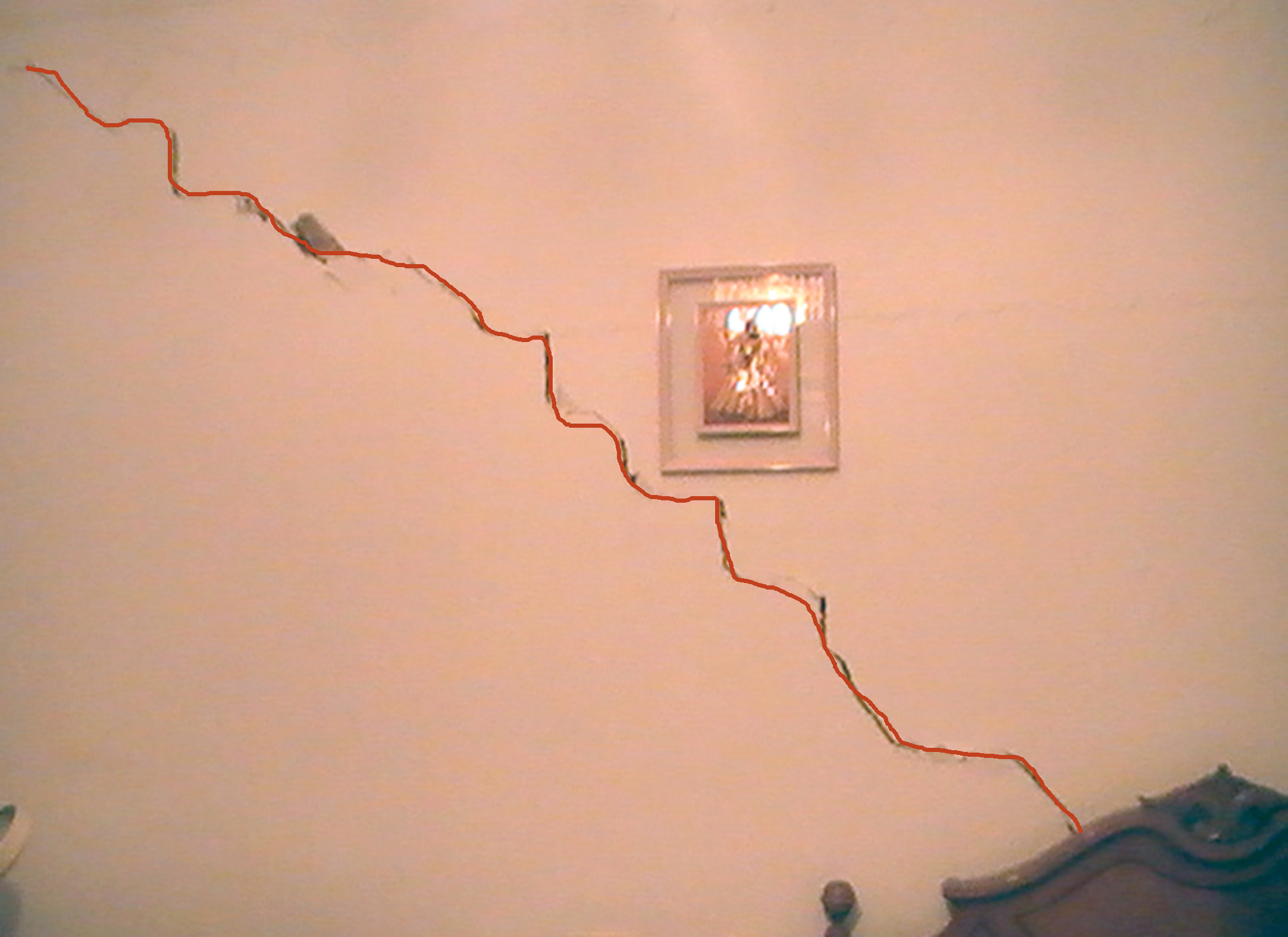

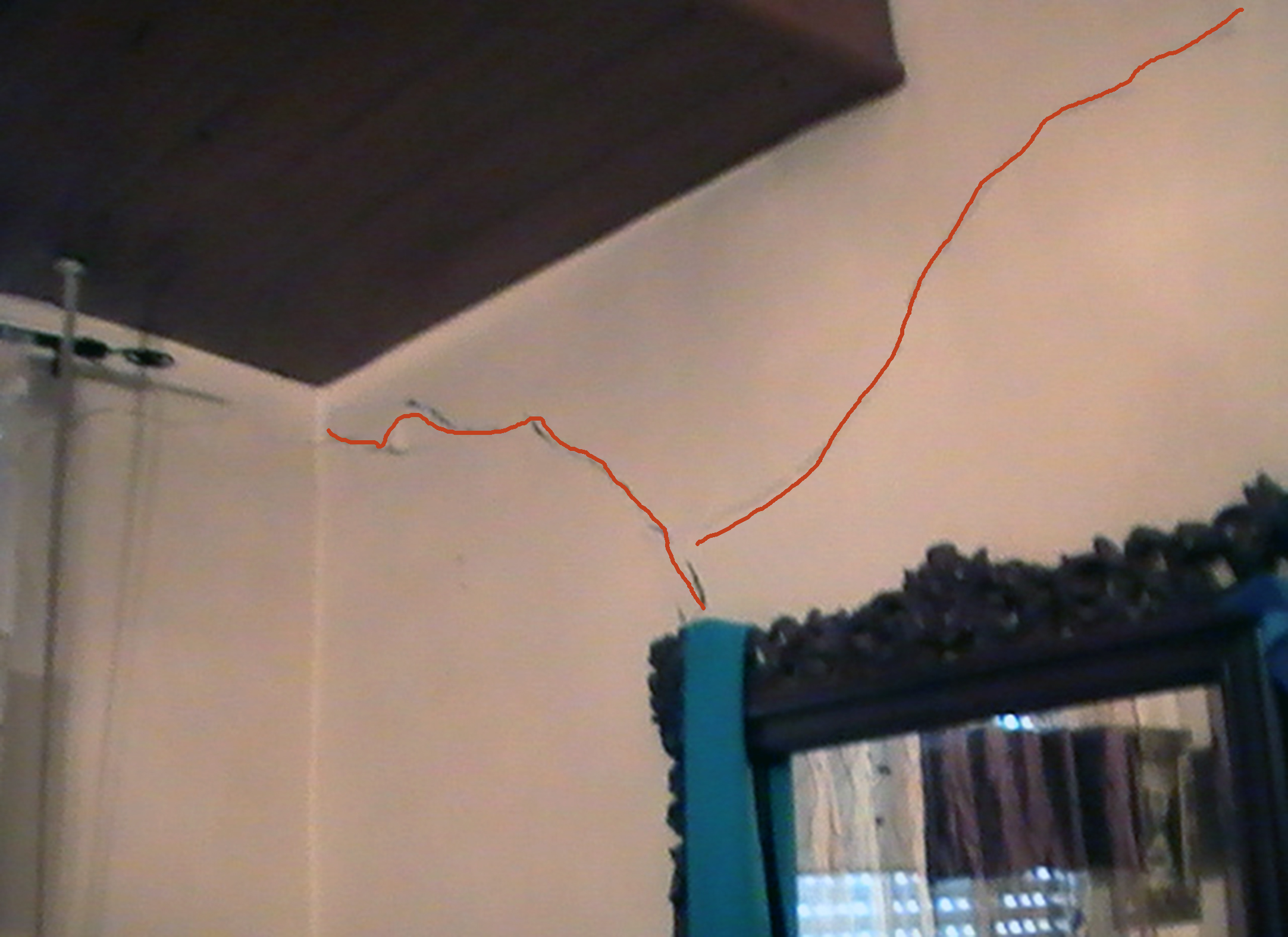

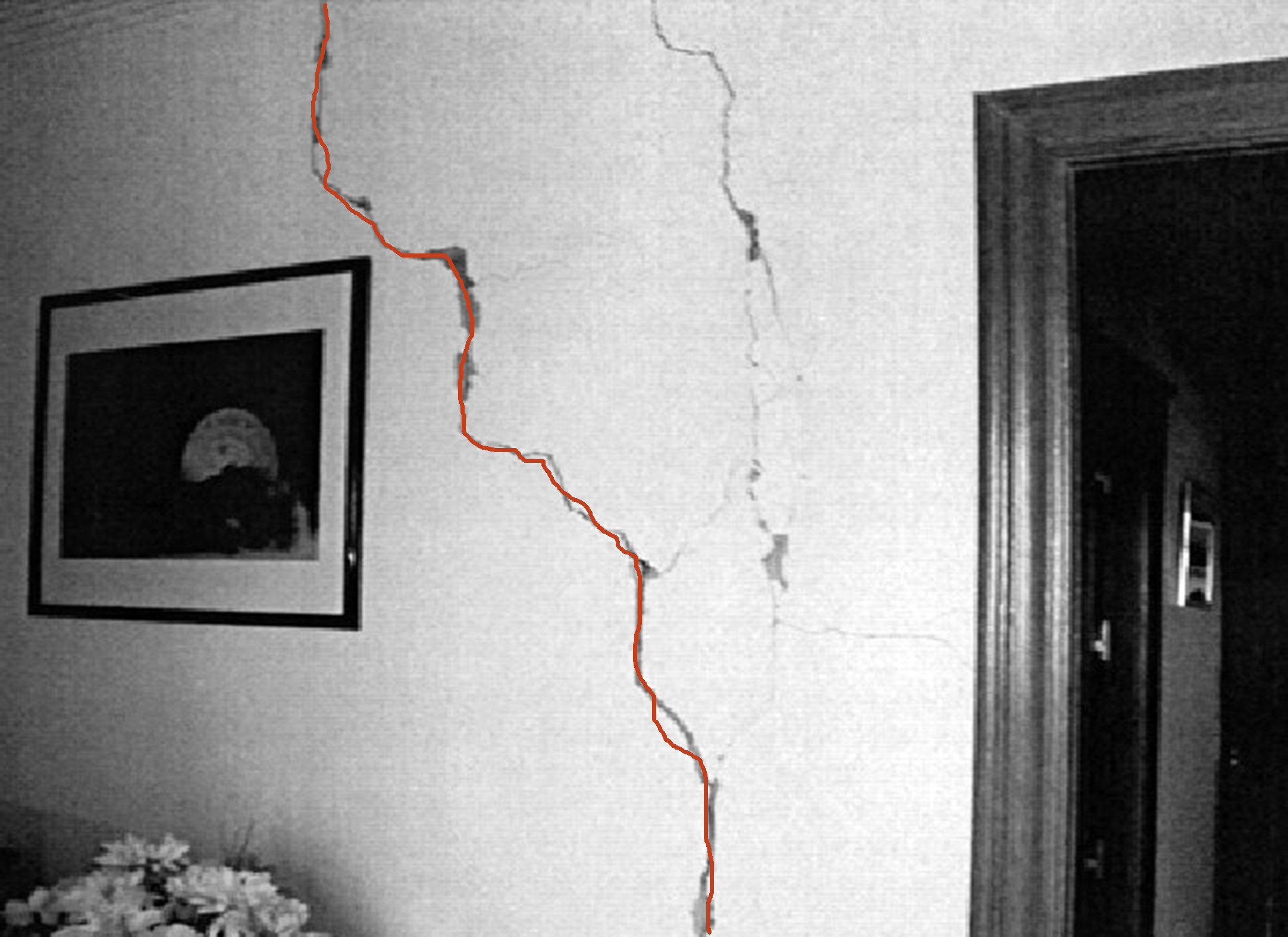

Fisuración marcando las diagonales de los paños de fábrica, por fallo a cortante debido a la coacción de la fábrica por el pórtico, cuando actúan las fuerzas sísmicas. La coacción implica de forma simplificada la generación de un mecanismo resistente por las bielas de compresión que se generan en el paño de albañilería. La interacción depende del tipo de enlace que se tenga con el marco del pórtico (rozamiento solo en la mayor parte de los casos) y la entrada en carga de estos elementos hace que sean susceptibles de dañarse.

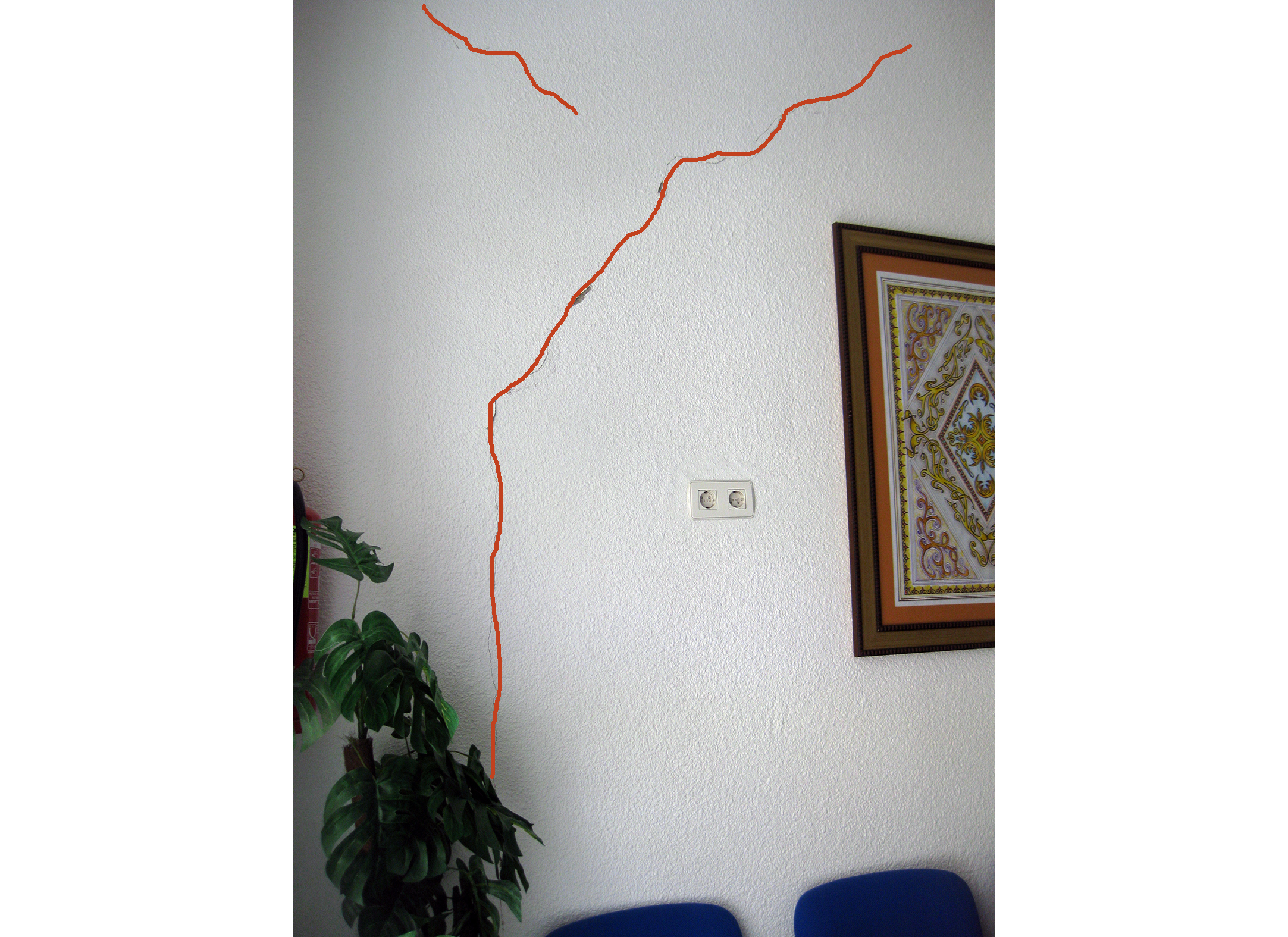

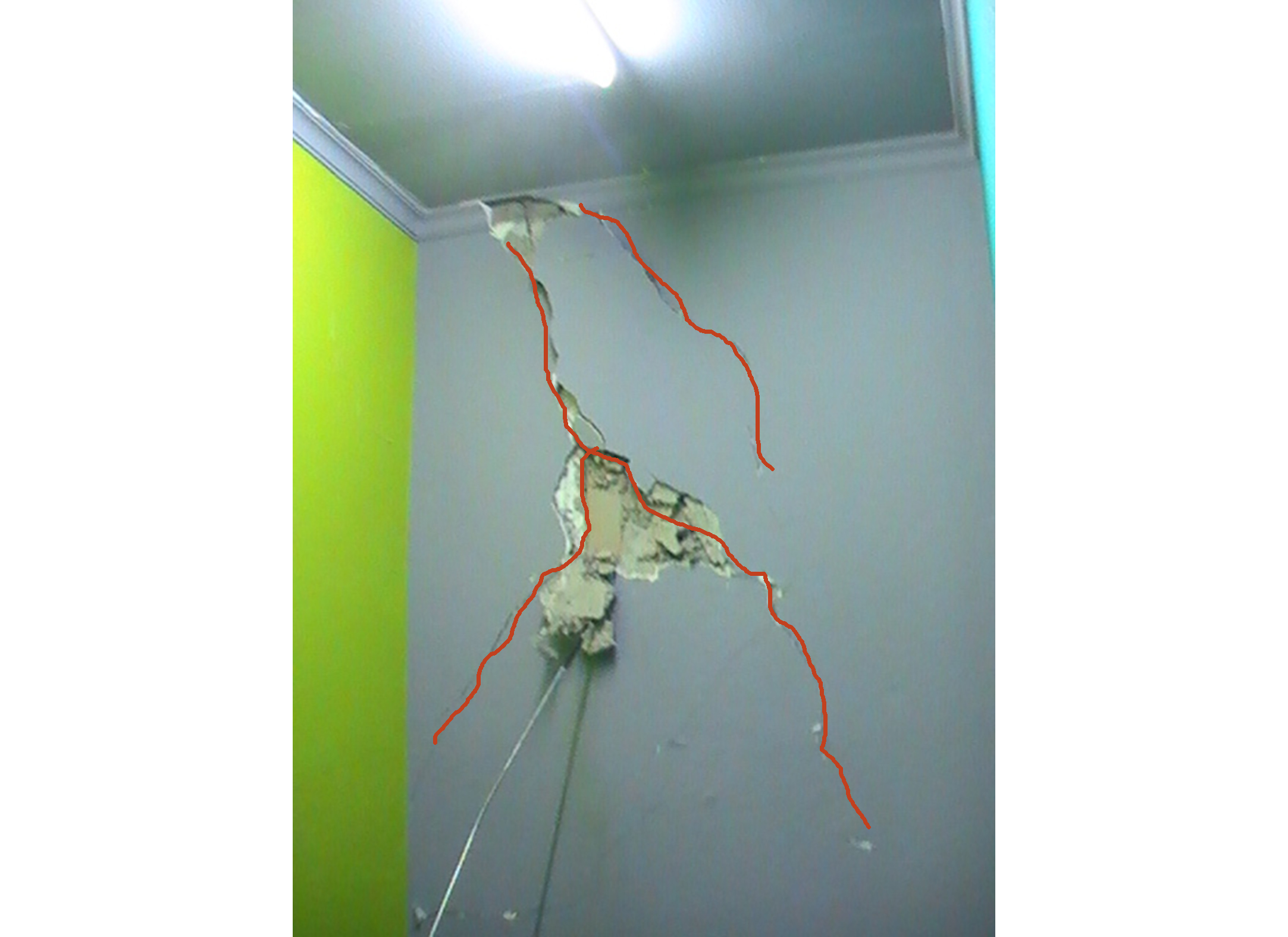

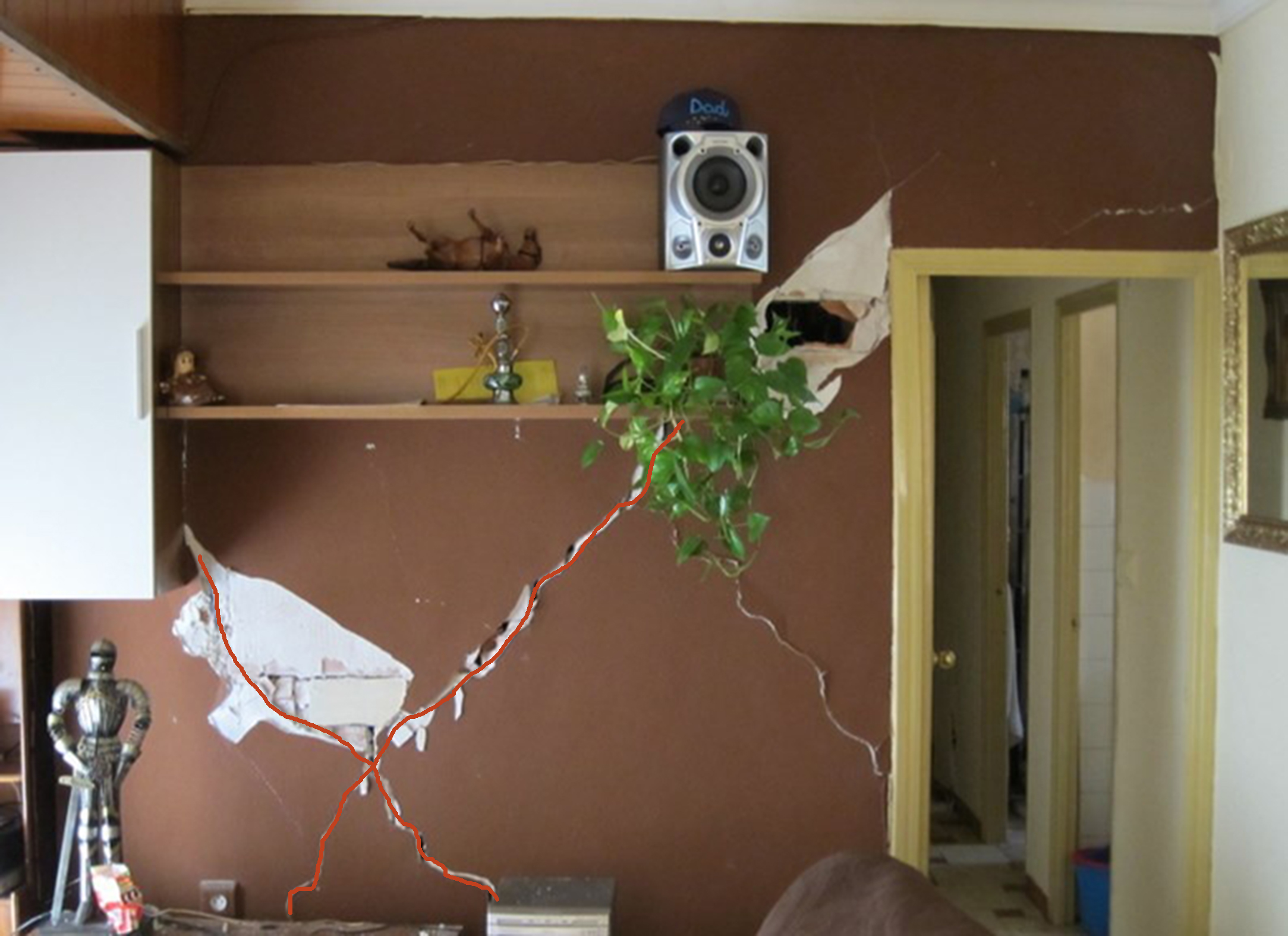

La mayor parte de los daños se producen por esfuerzo cortante paralelo al plano del paño de fábrica que equivale a una tracción en sentido contrario a las bielas de compresión. Cuando esta tensión supera la resistencia a tracción de la fábrica se produce una fisura diagonal. La alternancia de esfuerzos horizontales hace que se produzca la rotura de las diagonales traccionadas y se genera la tipa fisuración en cruz, que aparece en estos elementos, bajo una acción sísmica.
